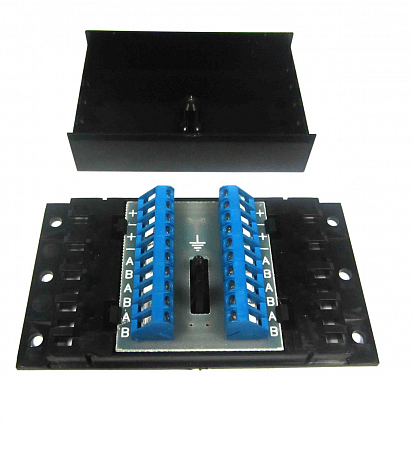

Разветвитель интерфейсов пассивный РИП-4
Разветвитель предназначен для деления либо сведения интерфейсных выходов электронных приборов и других низковольтных цепей переменного тока промышленной частоты и постоянного тока напряжением до 80 В.
Основные технические характеристики:
|
Наименование параметра
|
Значение для модификаций
|
|
РИП-2
|
РИП-4
|
РИП-5
|
РИП-6
|
РИП-8
|
|
Количество каналов
|
2
|
4
|
5
|
6
|
8
|
|
Количество контактных присоединений для всех каналов
|
20
|
20
|
24
|
18
|
24
|
|
Количество контактных присоединений для канала «А»
|
10
|
6
|
6
|
-
|
-
|
|
Количество контактных присоединений для канала «В»
|
10
|
6
|
6
|
-
|
-
|
|
Количество контактных присоединений для канала «+»
|
-
|
4
|
4
|
-
|
-
|
|
Количество контактных присоединений для канала «-»
|
-
|
4
|
4
|
-
|
-
|
|
Количество контактных присоединений для канала «А1», «А2», «А3», «В1», «В2», «В3»
|
-
|
-
|
-
|
3
|
3
|
|
Количество контактных присоединений для канала «А4»,«В4»
|
-
|
-
|
-
|
-
|
3
|
|
Габаритные размеры, мм, не более
|
110x62x22
|
|
Масса, кг, не более
|
0.064
|
В комплект поставки разветвителя входит:
• Разветвитель интерфейсов пассивный РИП.............. 1
• Паспорт РИП.690737018.003 ПС............................... 1 на партию
* При необходимости может комплектоваться креплением на DIN рейку (согласовывается с менеджером)
